Сетевые утилиты

Модуль «Сетевые утилиты» расположен в меню Сеть > Сетевые утилиты.

В состав ИКС входят несколько сетевых утилит, которые помогают выполнять диагностику сети:

• Пинг
• Трейс
• Опрос DNS
• Информация о домене
• Дамп
• Сетевые интерфейсы
• Таблица маршрутизации
• Тест скорости канала
• Сканирование сети
• Прокси access.log

Запуск работы утилиты производится кнопкой «Запустить», остановка — кнопкой .

Пинг

Утилита пинг (ping) отправляет ICMP-запросы указанному узлу сети и фиксирует поступающие ответы. Время между отправкой запроса и получением ответа позволяет определять двусторонние задержки по маршруту и средний уровень потери пакетов, то есть определять стабильность и качество связи, а также косвенно определять загруженность на каналах передачи данных и промежуточных устройствах.

Кроме того, пингом называют время, затраченное на передачу пакета информации в компьютерных сетях от одного хоста до другого и обратно. Это время также называется лагом или задержкой и измеряется в миллисекундах. Задержка зависит от загруженности и количества узлов в пути между хостами.

Для запуска утилиты введите доменное имя или IP-адрес и укажите количество пакетов.

Если требуется, предварительно выберите провайдера. При этом, если в поле «Провайдер» установлено значение «любой» (по умолчанию), утилита пойдет по текущей таблице маршрутизации.

Трейс

Утилита трейс (traceroute) предназначена для вывода маршрута прохождения запроса до выбранного хоста. Она выполняет отправку данных указанному узлу сети, при этом отображая сведения о всех промежуточных маршрутизаторах, через которые прошли данные на пути к нему.

Данная утилита позволяет определить проблемы с маршрутизацией трафика, а также в случае проблем при доставке данных до какого-либо узла — определить, на каком именно участке сети возникли неполадки.

Внимание! Программа работает только в направлении от источника пакетов и является весьма грубым инструментом для выявления неполадок в сети.

Из-за особенностей работы протоколов маршрутизации в сети Интернет обратные маршруты часто не совпадают с прямыми, причем это справедливо для всех промежуточных узлов в пути. Поэтому ICMP-ответ от каждого промежуточного узла может идти своим собственным маршрутом, затеряться или прийти с большой задержкой, хотя в реальности с пакетами, которые адресованы конечному узлу, этого не происходит. Кроме того, на промежуточных маршрутизаторах часто стоит ограничение числа ответов ICMP в единицу времени, что приводит к появлению ложных потерь.

Для запуска утилиты введите адрес нужного хоста.

Если требуется, предварительно выберите провайдера. При этом, если в поле «Провайдер» установлено значение «любой» (по умолчанию), утилита пойдет по текущей таблице маршрутизации.

Опрос DNS

Утилита «Опрос DNS» (dig) позволяет посылать различные запросы к DNS-серверам и определять ошибки в их конфигурации.

Для запуска утилиты введите домен и выберите тип записи. Также можно указать конкретный DNS-сервер для опроса.

Информация о домене

Утилита «Информация о домене» (whois) позволяет получить информацию о владельце домена или диапазона IP-адресов, а также сопутствующую информацию (дата регистрации, контактные данные, тип домена, регистратор и т. д.) из базы данных WHOIS.

Для запуска утилиты введите домен или диапазон IP-адресов.

Дамп

Утилита дамп (tcpdump) отображает заголовки пакетов, проходящих через выбранный сетевой интерфейс. Позволяет диагностировать проблемы, связанные с настройкой межсетевого экрана, маршрутизацией и работой сетевых сервисов.

Для запуска утилиты выберите сетевой интерфейс, на котором будет выполняться сбор данных.

Для фильтрации сообщений можно указать следующие данные: протокол, порт, направление сетевого трафика для указываемого IP-адреса (хост либо источники и назначение).

Также при использовании утилиты можно установить флаг «Сохранить результат в файл» и просмотреть сохраненные файлы dump. Для этого нажмите на кнопку «Показать файлы». Откроется диалоговое окно, в котором есть возможность скачать либо удалить файлы dump с расширением *.pcap.

Для открытия данных файлов используйте специальную программу (например, Wireshark).

Удаление dump-файлов можно организовать по времени или по объему в модуле «Система».

Внимание! Если запустить сбор дампа в файл и оставить вкладку открытой на долгое время, то файл с дампом может занять все свободное место на жестком диске.

Сетевые интерфейсы

Утилита «Сетевые интерфейсы» позволяет получить сведения о состоянии всех интерфейсов ИКС. Она выводит результат команды ifconfig и таким образом позволяет узнать, какие IP-адреса назначены каждому интерфейсу, какие виртуальные интерфейсы созданы, а также проверить наличие сигнала в подключенном кабеле.

Для запуска утилиты не требуется вводить никакие параметры.

Таблица маршрутизации

Данная утилита выводит текущую таблицу маршрутизации ИКС. С ее помощью можно увидеть все маршруты, созданные в системе.

Для запуска утилиты не требуется вводить никакие параметры.

Тест скорости канала

Данная утилита позволяет измерить пропускную способность канала.

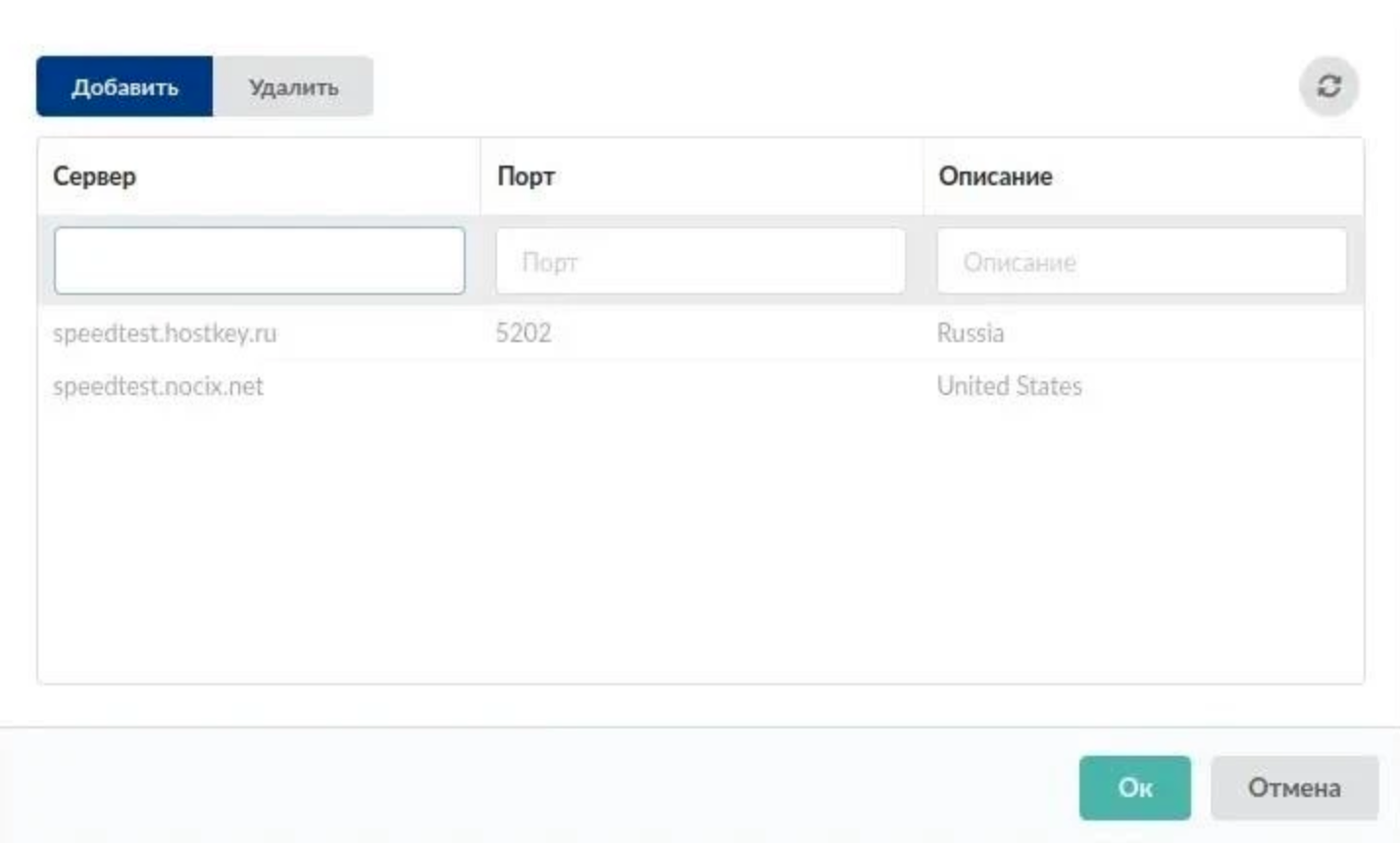

Для измерения выберите сервер и запустите тест.

Если требуется, предварительно выберите провайдера. При этом, если в поле «Провайдер» установлено значение «любой» (по умолчанию), утилита пойдет по текущей таблице маршрутизации.

Внимание! Не все сервера могут быть доступны. Также не все сервера могут показать подлинную скорость вашего канала из-за удаленности, количества промежуточных узлов и их нагруженности.

Сканирование сети

С помощью сканирования сети можно тестировать безопасность локальной сети предприятия. Она позволяет проверить доступность локальных компьютеров, а также определить открытые в сети порты. Кроме того, при указании в качестве исследуемого хоста сам ИКС есть возможность дополнительно проверить безопасность системы на предмет доступных портов.

Для запуска утилиты выберите ее режим работы (поле «Действие»):

• доступность адресов — ИКС проверяет, находятся ли в сети выбранные компьютеры. В качестве аргумента может быть указан как отдельный хост, так и подсеть. В последнем случае ИКС проверит доступность всего указанного диапазона перебором;
• сканирование портов — ИКС проверяет, какие порты открыты для доступа на указанном хосте либо на всех компьютерах указанной подсети;
• информация о версии — ИКС проверяет версию службы каждого открытого порта на указанном хосте либо на всех компьютерах указанной подсети.

Прокси access.log

Данная утилита позволяет посмотреть в реальном времени логи запросов пользователей на прокси-сервере. Запросы можно отфильтровать с помощью одноименного поля (например, по логину пользователя или его IP-адресу). Также удобно выводить запросы только с определенным кодом http. (например, 403).
