Туннель IPSec

Если в вашей компании имеется удаленный филиал, в котором также установлен ИКС, то для объединения локальных сетей безопасным способом наиболее подходящим решением будет настройка шифрованного туннеля между ними.

Для обеспечения безопасности передачи данных в туннеле используется IPSec. Защита передачи данных по туннелям позволяет избежать утечки информации и получения ложных данных.

В ИКС можно настроить подключение между серверами IPSec-туннелем, в котором IPSec работает в туннельном режиме. Особенностью данного туннеля является то, что он считается активным только до тех пор, пока между локальными и удаленными сетями туннеля происходит обмен трафиком. При отсутствии такого трафика в течение 8 часов туннель объявляется неактивным, с соответствующим статусом туннеля (время можно задать в настройках шифрования).

Добавить туннель IPSec можно в меню Сеть > Провайдеры и сети. Для этого выполните следующие действия:

1. Нажмите кнопку «Добавить» и выберите «Туннели > Туннель IPSec».



2. На вкладке «Общие настройки» введите название туннеля.
3. Выберите внешний интерфейс.
4. Введите в соответствующих полях следующие адреса: внешний IP-адрес удаленного сервера, локальные сети, удаленные сети.

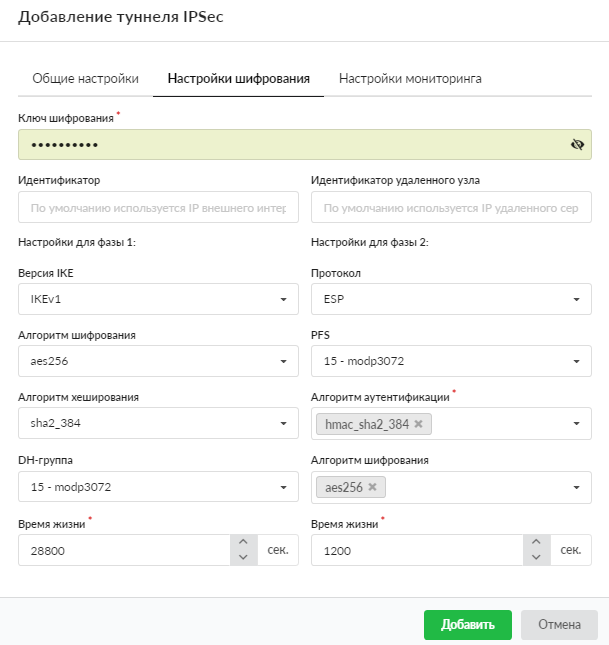

5. На вкладке «Настройки шифрования» можно установить параметры шифрования IPSec, а также выбрать идентификатор (по умолчанию используется IP внешнего интерфейса) и идентификатор удаленного узла (по умолчанию используется IP удаленного сервера).

   Внимание! Данную процедуру необходимо произвести на обоих концах туннеля, в противном случае передача данных работать не будет.



6. На вкладке «Настройки мониторинга» можно установить флаг «Проверять наличие пинга удаленной сети». Данный флаг позволяет задать пинг до IP-адреса в удаленной сети с указанием в качестве источника IP-адрес ИКС из локальной сети. Таким образом, если пинг будет проходить успешно, статус туннеля всегда будет «Подключен». При установке флага выберите локальную сеть и введите IP-адрес удаленной локальной сети.



7. Нажмите «Добавить» — новый туннель появится в списке.
8. Аналогичные настройки необходимо произвести на другом конце туннеля.

Внимание! Для корректной работы туннеля необходимо, чтобы в межсетевом экране ИКС был разрешен трафик от внешнего удаленного адреса, а также разрешен трафик от локальных  удаленных сетей, если это необходимо.

IPSec-туннель может иметь один из следующих статусов:

• не активен — через туннель за время его жизни не прошел трафик;
• подключен — туннель включен и работает;
• нет пинга до — мониторинг включен, но пинги не проходят.
